一、机械格栅

用于拦截大颗粒悬浮物及加工过程中产生的悬浮杂物。

二、调节池（2级）

各处所产废水在调节池中均质，以及初步沉淀。

三、微滤机

去除水中大颗粒悬浮物，分离水中的皮毛等杂质。

四、中间池

用于收集微滤机滤后的废水，泵入气浮机。

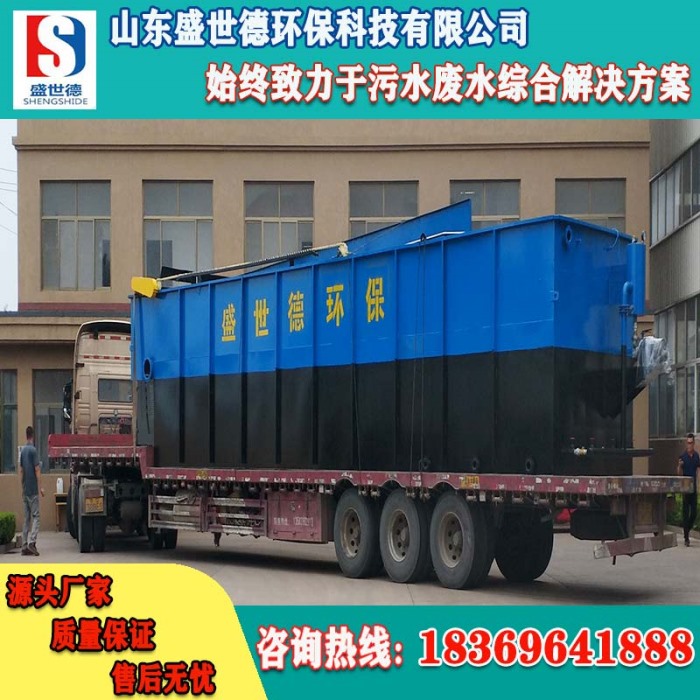

五、溶气气浮机

利用气浮原理，将污水中大部分的悬浮物去除，并通过刮渣机挂入污泥槽。该工段将去除水中大部分的悬浮油污、杂质，并能显著降低污水CODcr，很大的缓解后续生化工艺的压力。

六、沉淀池

配备斜板填料，将气浮机出水进一步沉淀，降低污水SS。

七、两级水解酸化池

经过前置物化处理的废水，通过进入该池进行水解酸化反应，利于后续好氧池菌种的生化反应，停留时间为48h

八、两级好氧池

该工段是去除水中CODcr的主要设施，污水通过池内衍生的好氧菌进行生化反应，去除水中大部分的有机物，污水在该工段CODcr大大降低，停留时间为48h。

九、二沉池

沉淀的方式去除生物处理过程中产生的污泥，从而获得澄清的处理水。

十、过滤器

污水经过前置工段处理后，进入多介质过滤器进行深度过滤，进一步提高污水水质，确保达到排放要求。

十一、消毒池

二沉池出水进入该池，通过二氧化氯发生器进行消毒处理，杀灭水中的有害
